Цифровой двойник - это, прежде всего, технология, которая представляет собой обучаемую систему, состоящую из математических моделей разного уровня сложности. Эти модели уточняются результатами натурных испытаний. Система позволяет получить первый натурный образец изделия и предсказать его поведение на всём жизненном цикле. Другими словами, это цифровая копия всего процесса разработки изделия: от первоначальных чертежей и расчётов до испытаний готового продукта. За счёт того, что все процессы разработки проводятся в виртуальном, а не физическом пространстве, они проходят быстрее, дешевле, точнее и эффективнее.
Внедрение технологии
Целью внедрения технологии цифрового двойника на Производственном комплексе является создание единого цифрового пространства, которое объединяет не только все данные по требованиям к изделию и методикам расчётного моделирования, а также разнородное программное обеспечение, но и позволяет управлять расчётными данными и документооборотом по изделиям.
Одно из очевидных преимуществ этой системы - автоматизация и упрощение ряда процессов, отнимающих при традиционном способе организации проектирования много времени и сил. Так, система позволит автоматически формировать отчёты о текущем соответствии расчётов по изделию заданным требованиям, тем самым ускоряя процесс разработки и обмена данными внутри ОКБ. Бумажный отчёт при таком подходе необходим только для предъявления в сертифицирующие органы.
Также в рамках данной системы все участники разработки изделия будут иметь доступ ко всей истории данных, включая самые последние обновления, при этом доступ будет зависеть от заданной роли пользователя. Например, главный конструктор получит доступ и контроль над всеми процессами внутри системы, каждый конкретный сотрудник - над тем, что имеет отношение в его заданию. Каждый из участников процесса сможет отследить все сроки выполнения поставленных задач и текущее состояние проекта. Это позволит обеспечить прозрачность проводимых работ, усилисть контроль, гарантировать сохранность данных для последующего использования.
Первые результаты
"На данный момент завершаются работы по первому этапу внедрения технологии, - отмечает заместитель генерального конструктора НТЦ "МКБ "Гранит" Павел Макаров. - Сотрудники "Адванс Инжиниринг" совместно со специалистами ОКБ ПК "Салют" подготовили примеры используемых в ОКБ методик расчётного моделирования и интегрировали их в систему, каждая из которых соответствует различным этапам проектирования двигателя. Результаты реализации первого этапа работ продемонстрированы заместителю генерального директора - генеральному конструктору АО "ОДК" Юрию Николаевичу Шмотину и получили положительную оценку руководства".
"Внедрение технологии цифрового двойника в различных передовых отраслях промышленности - это общемировая тенденция, которая продиктована требованием снизить риски и временные затраты при разработке новой техники, а также стоимость жизненного цикла, - считает заместитель генерального директора - генеральный конструктор АО "ОДК" Юрий Шмотин. - Чтобы оставаться конкурентноспособным в сфере высоких промышленных технологий, ОДК должна развиваться в этом направлении. В этой связи проект, который реалезуется на ПК "Салют", представляет важное значение для корпорации в целом. В случае успешного применения технологии планируется её масштабирование в рамках всей корпорации, что позволит предприятиям ОДК войти в число мировых лидеров двигателестроительной отрасли в области внедрения передовых технологий проектирования".
Новые горизонты

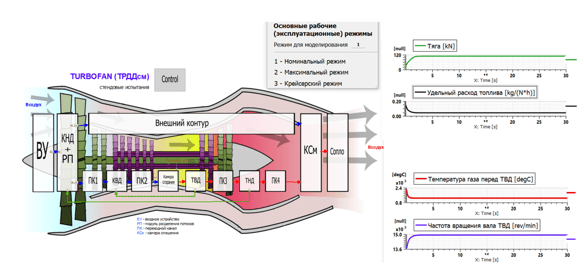

Одной из важных функций, которую в будущем сможет выполнять система, - имитация испытательных стендов и режимов испытаний с применением современного программного обеспечения. По оценкам экспертов, виртуальные расчёты позволят сократить количество натурных испытаний вдвое.
Ожидается, что использование технологии цифрового двойника позволит добиться прохождения сертификационных государственных испытаний с первого раза, минимизирует сроки и затраты на проектирование, снизит производственные и эксплуатационные риски, а также повысит надёжность и ресурс разрабатываемых в АО "ОДК" изделий.
Полная статья в журнале "Вертикаль" (март 2020).
Источник фото: официальный сайт ОДК.
