Определение ресурса ГТД

Автоматизация сложных междисциплинарных расчетов

Интеграция авторских расчетных кодов и Star CCM+, Ansys WB в DT Enterprise

Формализация расчетных исследований на базе единой платформы

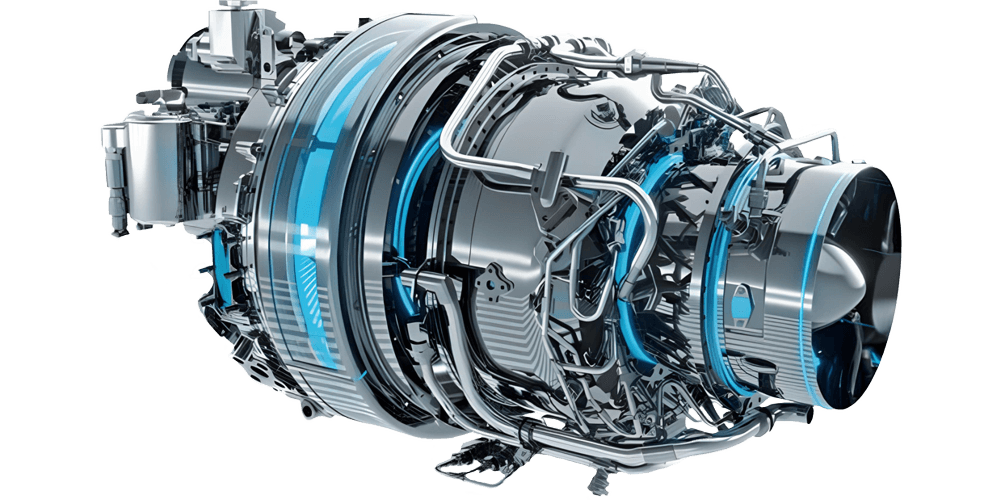

Разработка автоматизированной расчетной цепочки для определения МЦУ (ресурса) основных деталей ГТД ВК-650В

Цель работы

Разработка комплексной компьютерной модели для проведения цифровых испытаний двигателя ВК-650В

Описание проекта

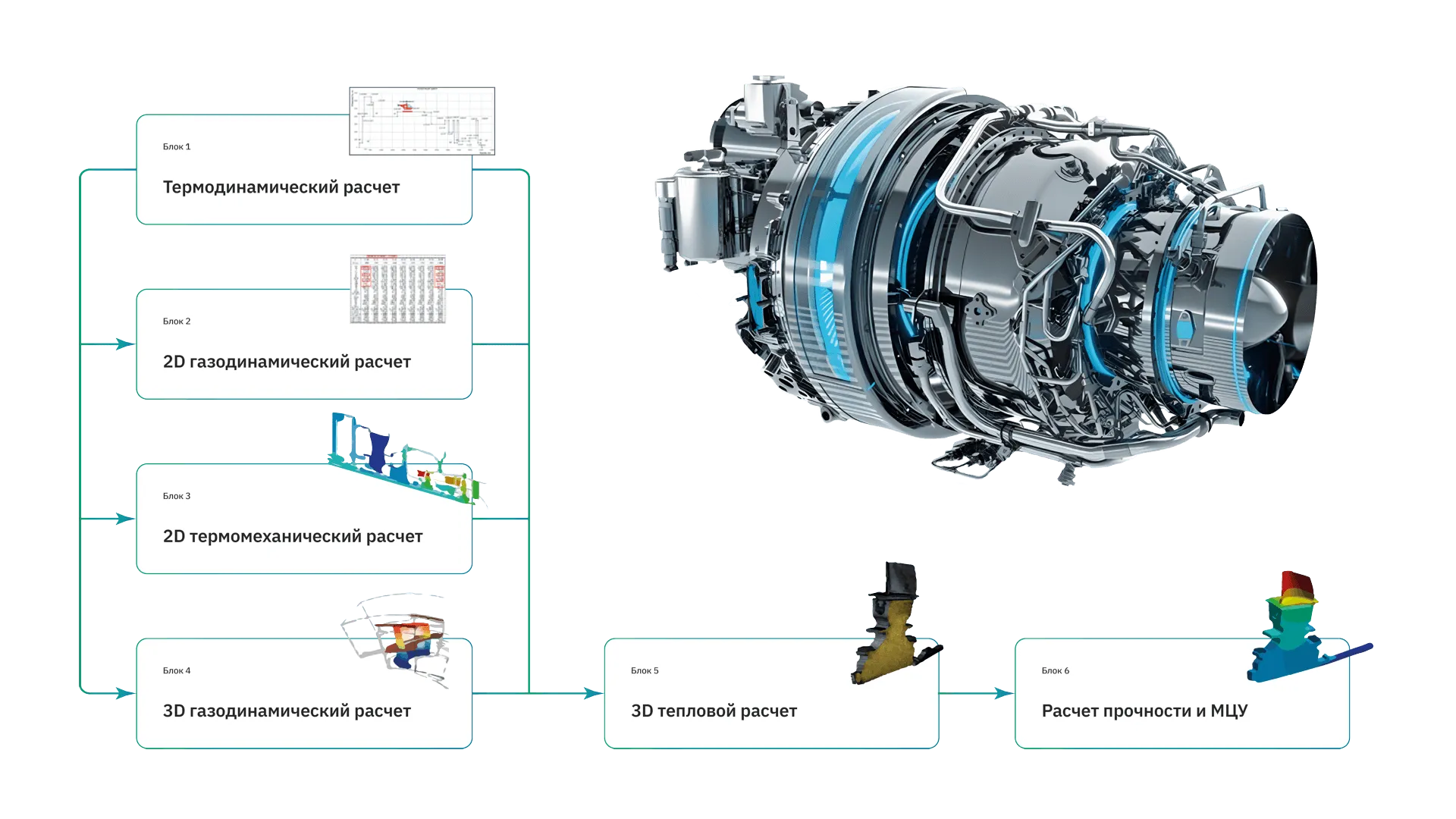

Сложная междисциплинарная методика, включающая 6 этапов и более 50 позиций исходных данных для всех расчетов

(01)

Интеграция расчетных моделей в единую платформу и автоматизация процесса передачи данных и файлов между зависимыми расчетами

(02)

Автоматическая генерация запускных файлов, их расчет, анализ полученных результатов с формированием итоговой таблицы режимов, файлов для гидравлических и тепловых расчетов

(03)

Технические особенности

Реализация блока проверки возможности работы двигателя на заданном режиме и законе управления с помощью скриптов Python

Параметризация моделей Star CCM+ и Ansys WB на уровне граничных условий

Реализация расчетов в стационарной и нестационарной постановке

Передача данных в различных форматах – от единичных значений до массивов данных в виде полей температур и др.

Выбор простых циклов нагружения методом «дождя», интегрированного в автоматизированную расчетную цепочку

Реализация проверок на каждом из этапов для обеспечения устойчивой работы цепочки независимо от особенностей работы авторского ПО

Автоматический расчет зазоров осесимметричной тепловой задачи

Запуск автоматизированной расчетной цепочки в batch режиме

Расчет выполняется для полетного цикла, заданного произвольным количеством точек (в примере - 35), на выходе пользователь получает ресурс элемента ГТД

Результаты работы

Экономия времени на серии одинаковых расчетов: для одного полетного цикла экономия составила 104 ч, ожидаемая суммарная экономия времени - более 1000 ч

(01)

Унификация методик с защитой от изменений новым сотрудником

(02)

Отдельные фрагменты автоматизированной расчетной цепочки доступны для быстрых расчетов

(03)

Простота обновления математических моделей

(04)

Снижение риска ошибок при передаче данных между отделами

(05)

Помощь в реализации сложных инженерных задач
